隨著工業4.0時代的到來,機器視覺在智能制造業領域的作用越來越重要,為了能讓更多用戶獲取機器視覺的相關基礎知識,包括機器視覺技術是如何工作的、它為什么是實現流程自動化和質量改進的正確選擇等。Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

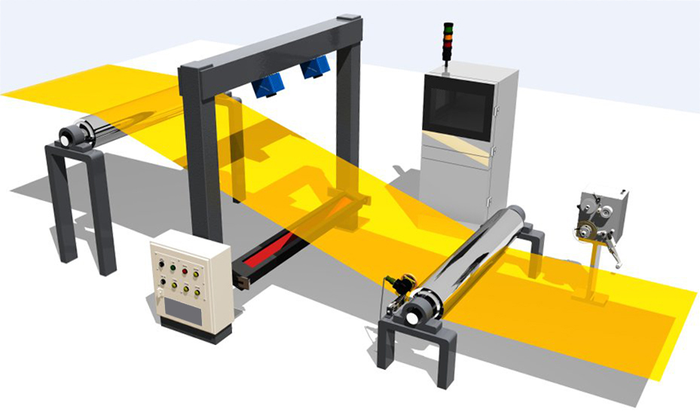

機器視覺是一門學科技術,廣泛應用于生產制造檢測等工業領域,用來保證產品質量,控制生產流程,感知環境等。機器視覺系統是將被攝取目標轉換成圖像信號,傳送給專用的圖像處理系統,根據像素分布和亮度、顏色等信息,轉變成數字化信號;圖像系統對這些信號進行各種運算來抽取目標的特征,進而根據判別的結果來控制現場的設備動作。Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
機器視覺優勢:機器視覺系統具有高效率、高度自動化的特點,可以實現很高的分辨率精度與速度。機器視覺系統與被檢測對象無接觸,安全可靠。人工檢測與機器視覺自動檢測的主要區別有:Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
為了更好地理解機器視覺,下面,我們來介紹在具體應用中的幾種案例。Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
機器視覺的應用領域:Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
•識別Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
標準一維碼、二維碼的解碼Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
光學字符識別(OCR)和確認(OCV)Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
•檢測Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
色彩和瑕疵檢測Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
零件或部件的有無檢測Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
目標位置和方向檢測•測量Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
尺寸和容量檢測Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
預設標記的測量,如孔位到孔位的距離Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
•機械手引導Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
輸出空間坐標引導機械手精確定位Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
機器視覺系統的分類Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
•智能相機Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
•基于嵌入式Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
•基于PCDpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
機器視覺系統的組成Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
•圖像獲取:光源、鏡頭、相機、采集卡、機械平臺Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
•圖像處理與分析:工控主機、圖像處理分析軟件、圖形交互界面。Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
•判決執行:電傳單元、機械單元Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
光源---光路原理Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
照相機并不能看見物體,而是看見從物體表面反射過來的光。Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
鏡面反射:平滑表面以對頂角反射光線Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
漫射反射:粗糙表面會從各個方向漫射光線Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
發散反射:多數表面既有紋理,又有平滑表面,會對光線進行發散反射Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
•光源---作用和要求Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
在機器視覺中的作用Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
照亮目標,提高亮度Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
形成有利于圖像處理的效果Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
克服環境光照影響,保證圖像穩定性Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
用作測量的工具或參照Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
良好的光場設計要求Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
對比度明顯,目標與背景的邊界清晰Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
背景盡量淡化而且均勻,不干擾圖像處理Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
與顏色有關的還需要顏色真實,亮度適中,不過曝或欠曝;Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
•光源---光場構造Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
明場: 光線反射進入照相機Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
暗場:光線反射離開照相機Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
•光源---構造光源Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
•相機Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
種類:線&面、隔/逐、黑/彩、數/模、低/高、CCD/CMOSDpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
指標:象元尺寸、分辨率、靶面大小、感應曲線、動態范圍、靈敏度、速度噪聲、填充因子、體積、質量、工作環境等Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
工作模式:Free run、Trigger(多種)、長時間曝光等Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
傳輸方式:GIGE,Cameralinker,模擬Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
•相機--按照圖像傳感器區分Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
CCD相機:使用CCD感光芯片為圖像傳感器的相機,集光電轉換及電荷存貯、電荷轉移、信號讀取于一體,是典型的固體成像器件。Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
CMOS相機:使用CMOS感光芯片為圖像傳感器的相機 ,將光敏元陣列、圖像信號放大器、信號讀取電路、模數轉換電路、圖像信號處理器及控制器集成在一塊芯片上,還具有局部像素的編程隨機訪問的優點。Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
•相機--按照輸出圖像顏色區分:Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
單色相機:輸出圖像為單色圖像的相機。Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
彩色相機:輸出圖像為彩色圖像的相機。Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
•相機--按輸出信號區分Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
模擬信號相機:從傳感器中傳出的信號,被轉換成模擬電壓信號,即普通視頻信號后再傳到圖像采集卡中。Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
數字信號相機:信號自傳感器中的像素輸出后,在相機內部直接數字化并輸出。數字相機又包含1394相機、USB相機、Gige相機、CameraLink相機等Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
•相機--按照傳感器類型區分Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
面掃描相機:傳感器上像素呈面狀分布的相機,其所成圖像為二維面圖像。Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
線掃描相機:傳感器上呈線狀(一行或三行)分布的相機,其所成圖像為一維線圖像。Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
•相機--CMOS VS CCDDpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
CCDDpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺 |
CMOSDpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺 |
串行處理Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺 |
并行處理Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺 |
光線靈敏度高,圖像對比度高Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺 |
光線靈敏度低,圖像對比度低,高動態范圍Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺 |
低噪聲Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺 |
存在固定模式噪音Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺 |
集成度較低Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺 |
高集成度,芯片上集成了很多功能Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺 |
取圖速度慢,幀率低Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺 |
取圖速度塊,幀率高Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺 |
功耗一般Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺 |
功耗較低Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺 |
成本較高Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺 |
成本低Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺 |
•相機--傳感器的尺寸Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
圖像傳感器感光區域的面積大小。這個尺寸直接決定了整個系統的物理放大率。如:1/3、1/2等。絕大多數模擬相機的傳感器的長寬比例是4:3 (H:V),數字相機的長寬比例則包括多種:1:1,4:3,3:2 等。Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
•相機--像素Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
是成像于相機芯片的圖像的最小組成單位。以200萬像素的相機為例,滿屏有1600*1200個像素,成像于1/1.8英寸大小的CCD芯片。Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
•相機--分辨率Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
由相機所采用的芯片分辨率決定,是芯片靶面排列的像元數量。通常面陣相機的分辨率用水平和垂直分辨率兩個數字表示,如:1920(H)x 1080(V),前面的數字表示每行的像元數量,即共有1920個像元,后面的數字表示像元的行數,即1080行。Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
•相機--幀率和行頻Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
由相機的幀率/行頻表示相機采集圖像的頻率,通常面陣相機用幀率表示,單位fps(Frame Per second),如30fps,表示相機在1秒鐘內最多能采集30幀圖像;線性相機通常用行頻表示,單位KHz,如12KHz表示相機在1秒鐘內最多能采集12000行圖像數據。Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
•相機--快門速度(Shutter Speed)Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
CCD/CMOS相機多數采用電子快門,通過電信號脈沖的寬度來控制傳感器的光積分(曝光)時間。對于一般性能的的相機快門速度可以達到1/10000-1/100000秒。Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
卷簾快門(Rolling Shutter):多數CMOS圖像傳感器上使用的快門,其特征是逐行曝光,每一行的曝光時間不一致。Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
全局快門(Global Shutter):CCD傳感器和極少數CMOS傳感器采用的快門,傳感器上所有像素同時刻曝光。Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
•相機--智能相機Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
智能工業相機是一種高度集成化的微小型機器視覺系統。它將圖像的采集、處理與通信功能集成于單一相機內,從而提供了具有多功能、模塊化、高可靠性、易于實現的機器視覺解決方案。智能工業相機一般由圖像采集單元、圖像處理單元、圖像處理軟件、網絡通信裝置等構成。由于應用了最新的 DSP、FPGA及大容量存儲技術,其智能化程度不斷提高,可滿足多種機器視覺的應用需求。Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
•鏡頭---主要參數Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
工業的鏡頭大都是多組鏡片組合在一起的。計算時會忽略厚度對透鏡的影響將其等效成沒有厚度的播透鏡模型,即理想凸透鏡。Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
參數:焦距/視場/物距/像距/光圈/景深/分辨力/放大倍數/畸變/接口Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
分辨率:對色彩和紋理的分辨能力。Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
畸變:鏡頭中心區域和四周區域的放大倍數不相同。Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
畸變的校正一般用黑白分明的方格圖像來進行,過程并不復雜。一般如果畸變小于2%,人眼觀察不到;若畸變小于CCD的一個像素,攝像機也看不見。Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
•鏡頭---分類Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
CCTV鏡頭Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
專業攝影鏡頭Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
遠心鏡頭Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
•鏡頭---遠心鏡頭Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
在測量系統中,物距常發生變化,從而使像高發生變化,所以測得的物體尺寸也發生變化,即產生了測量誤差;即使物距是固定的,也會因為CCD敏感表面不易精確調整在像平面上,同樣也會產生測量誤差。采用遠心物鏡中的像方遠心物鏡可以消除物距變化帶來的測量誤差,而物方遠心物鏡則可以消除CCD位置不準帶來的測量誤差。Dpp機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
