2022-08-10 09:12:57 精質視覺
不管品牌，表面缺陷檢測系統包括相同的基本組成部分: 相機，光源，控制系統，人機界面，編碼器。
攝像頭是線掃描攝像頭，屬于這個系統的核心，相當于眼睛，即依靠攝像頭捕捉產品的缺陷;
光源可以相當于一個手電筒，讓“眼睛”相機看的更加具有清晰;
控制系統處理“眼睛”攝像機“看到的”信息，例如識別哪些缺陷，以及如何對缺陷進行分類和歸檔。 將一些品牌控制系統集成到相機中，使相機成為智能相機;
人機界面用于操作人員與檢測系統的交互，如缺陷顯示與報警、啟停檢測等。是一臺操作電腦;
編碼器用于測量生產線的速度。

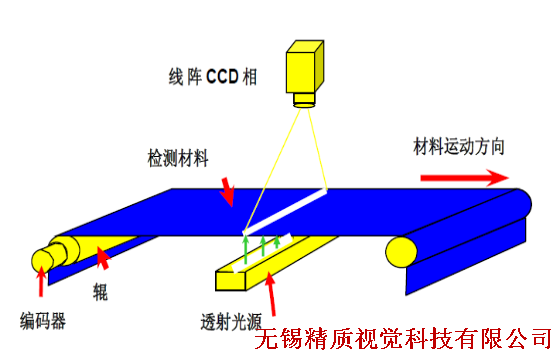

工作原理
通過光源的投射、折射等，“眼睛”相機“看到”產品可以正常工作部分與異常重要部分顏色對比度的差異，從而提高識別出缺陷，通過處理器進行分析相關數據處理，傳到人機界面設計進行信息展示與報警。
