管材棒材表面缺陷檢測系統
在傳統的生產中，企業往往采用人工目視檢測的方式對產線生產的產品表面質量進行監測，從而保證產品的外觀質量。然而由于人工易疲勞，容易漏檢、錯檢，且效率低下等原因，企業往往投入了大量的用人成本，卻達不到理想的檢測效果。且由于生產技術的不斷升級，產線生產速度的不斷提升，人工檢測的這些缺陷愈發明顯。而我司針對此市場需求，研發出了一款專門代替人工對管材表面缺陷進行生產檢測的視覺檢測設備。
無錫精質-【管材表面瑕疵在線檢測系統】主要針對金屬管材、塑料水管、汽車軟管等圓形管材表面缺陷進行在線檢測。借助于高速自動化的在線檢測系統，可以有效的在管材在線生產過程中進行檢測，有效的避免了傳統的人工肉眼檢測速度慢、易疲勞、精度低、無統計等缺點，實時高速的對產品進行表面質量控制，自動保存每一批管材的表面質量信息(位置、圖像、大小、管材直徑、缺陷類型等)。能夠有效的對不良品進行剔除，從而提高了產品質量及企業競爭力。
檢測原理
系統采用機器視覺成像的原理，圖像采集單元由多臺CCD 相機和兩組環形光源組成。兩組環形光源構成均勻亮場，每臺相機可分別覆蓋超過管材1/3 的區域，對管材進行360°環繞掃描，可采集到均勻清晰的圖像。
生產線運行時，系統通過編碼器采集到信號，從而進行檢測。在產線運行過程中管材通過相機的掃描區域，多臺CCD 相機根據編碼器采集到的產線速度信號進行同步拍攝，然后系統將采集到的圖像傳給圖像處理軟件，通過高效的圖像處理算法對圖像進行分析，從而有效的發現并判定瑕疵不良，同時自動聲光報警，提醒現場的工作人員。
軟件介紹

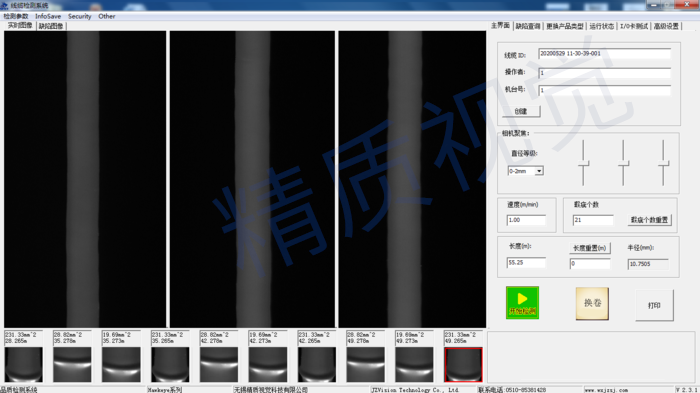

軟件界面
歷史記錄查詢

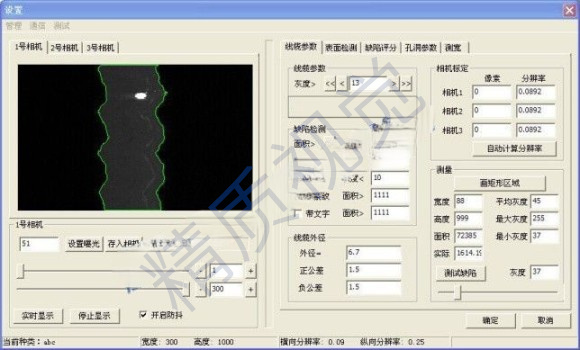

檢測參數設定
