【產品簡述】BVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
太陽能電池片的外表在生產過程中會產生污點、節點等各種缺陷等,嚴重影響產品的質量和企業形象。太陽能電池片外表缺陷檢測系統基于先進的機器視覺技術并結合太陽能電池片表面印刷特點采用正面照射,反面透射結合的成像方式,能夠在線進行高速、精確地表面缺陷檢測,并結合現場工藝在線報警、報表統計及產品分級處置等,為提供企業生產的信息化和確保產品質量提供了有效的解決方案。BVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

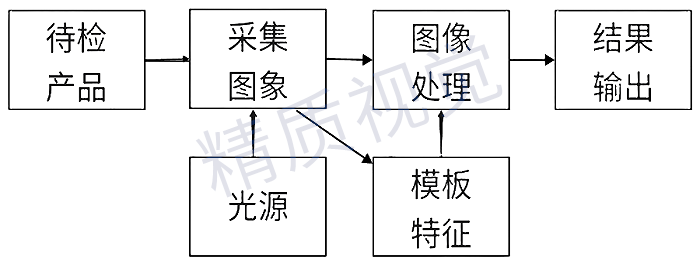

【檢測原理】BVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
生產線正常生產時,高亮的LED線性聚光冷光源采用反射的原理照射在太陽能電池片外表,通過架設在生產線上的面陣相機進行實時采圖,同時系統將相機采集到太陽能電池片圖像通過MVI圖像處置系統軟件進行瑕疵識別處置。由于瑕疵圖像的灰階與正常產品的灰階存在明顯差別,從而使系統能夠發現瑕疵,同時對瑕疵進行有效的判定、分類進行后續處置。BVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
BVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
BVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
1、檢測對象:太陽能電池片BVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
2、檢測速度:5000pcs/minBVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
3、檢測幅寬:156*156(支持客戶定制)BVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
4、檢測精度:20umBVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
5、適合設備:太陽能電池片串焊機、分選機等BVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
6、檢測內容:崩邊、缺角、硅落、短?hào)?、主柵缺失、主柵角度異常、表面臟污、細柵加粗等BVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
7、處置方法:截圖聲光報警、瑕疵自動分類、自動記錄位置、圖片自動保管及檢索、機械臂自動剔除BVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

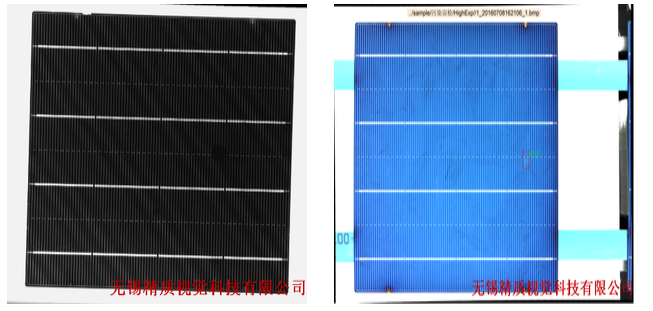

【瑕疵檢測圖片】BVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
BVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
行業領先的技術,多年的太陽能電池片檢測經驗BVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
【軟件功能】BVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
1、簡單的操作界面,方便工人操作。BVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
2、同一產品根據客戶要求,根據缺陷類型,進行自動分類;BVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
3、與現場設備生產同步,實時顯示缺陷位置信息、圖像信息。BVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
4、可以根據客戶要求,實時生成批次號;支持在生產過程中,修改批次號。BVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
5、每個批次號生產結束時,自動生成該批次號產品的質量報表;支持自動打印功能。BVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
6、自動跟機械手通訊,提取電池片的準確位置。BVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
7、所有批次號的產品質量,隨時可以回調,分析產品質量信息。BVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
8、歷史記錄支持長時間儲存,并可定時、定量刪除自動刪除歷史記錄,節約計算機空間。BVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
9、金牌技術服務功能,隨時解決操作難點。BVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
注:軟件功能可根據用戶要求實現完全定制!BVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

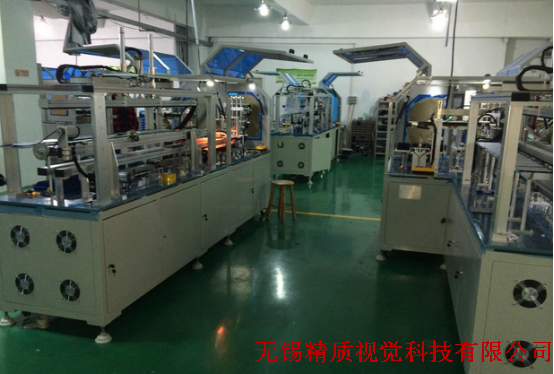

【現場應用】BVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
功能可根據用戶要求實現完全定制BVt機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
