高精度針孔檢測設備
More >>
品牌型號： 精質MVI
檢測對象： 鋁塑膜
檢測精度： 0.1mm*0.1mm
軟件功能： 軟件功能可根據用戶要求實現完全定制!
[產品簡述]
鋁塑膜表面缺陷在線檢測系統基于機器視覺圖像處理技術，集合了當前領先的圖像采集、光電識別，以及針對鋰電池隔膜進行圖像分析處理的機器視覺圖像軟件和硬件設備組成，實現了在線高速識別鋁塑膜表面缺陷，發現缺陷提示報警，表面缺陷直觀顯示進行分類。摒棄依靠繁瑣低質人工肉眼方式的原始在線質量檢測。
[檢測原理]
將工業線陣CCD相機架設在生產線上方，同時采用高亮的LED線性聚光冷光源進行背打光，通過線陣CCD相機和高速圖像處理系統進行實時的在線掃描。當隔膜表面出現缺陷時，CCD將采集到的表面圖像通過圖像處理系統發現并將獲取的圖像信息傳輸給軟件系統，系統自動記錄針孔的圖像、位置等信息，同時通過信號控制實現貼標機對缺陷自動貼標定位。
[技術參數]
檢測對象：鋁塑膜;
典型瑕疵：晶點、黑點、橘皮紋、魚鱗紋、漏涂、破洞、氣泡、蚊蟲、油污等;
檢測寬度：任意寬度(通過相機種類數量的組合滿足各種幅寬);
檢測速度：MAX800m/min;
檢測精度：0.1mm~1mm;
瑕疵標識：聲光報警、實時貼標、實時顯示瑕疵坐標信息分布圖。

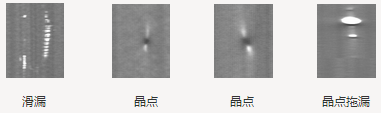

[瑕疵圖片]
[系統功能]
Ø在線智能判斷隔膜的質量等級;
Ø實時瑕疵信息展示，記錄當前瑕疵的類型、面積(直徑)、橫縱向位置等信息;
Ø實時的產品寬度曲線及缺陷密度曲線統計;
Ø歷史記錄查詢;
Ø產品基本信息模塊，記錄產品批次號、型號、規格、班號、操作員等信息(可自行修改);
Ø根據瑕疵面積大小、形狀、灰階差異等特征實現瑕疵的自動分類;
Ø周期性連續性瑕疵的自動報警，可自行設置報警密度;
Ø自動生成每卷產品的瑕疵記錄報告，用戶可隨時調用信息打印;
Ø自動換卷并自動打印質量報表;
Ø提供遠程技術服務;
Ø軟件功能及界面可根據用戶要求進行定制開發。
